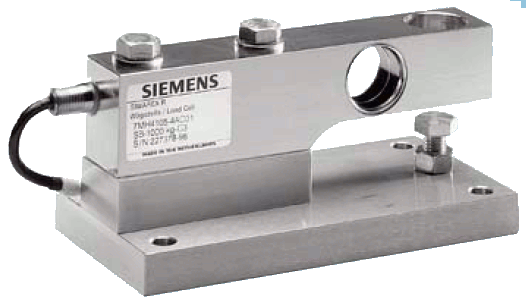

Весоизмерительные ячейки SIWAREX R серия SB плита основания с защитой от перегрузки

Плита основания с интегрированной защитой от перегрузки для весоизмерительных ячеек серии SВ позволяет легко и правильно смонтировать ячейку.

Конструкция

Интегрированная защита от перегрузки предохраняет весоизмерительные ячейки от повреждений при статической перегрузке с вертикальной силой до 40 кН (для ячеек с номинальной нагрузкой до 2 т) или 60 кН (для ячеек с номинальной нагрузкой до 5 т). Весоизмерительную ячейку можно установить и выровнять на плите основания еще до окончательного монтажа. При этом выполняется точная настройка допустимого хода ячейки вплоть до прилегания к перегрузочному винту. Весоизмерительная ячейка не входит в объем поставки плиты основания с защитой от перегрузки

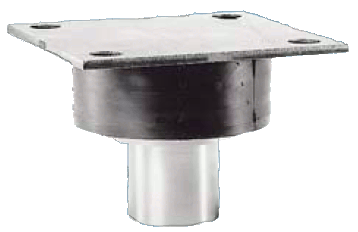

Весоизмерительные ячейки SIWAREX R серия SB с эластомерной опорой

Самоцентрирующаяся эластомерная опора для весоизмерительных ячеек серии SB - это идеальных элемент распределения нагрузки для весов без соединений. Она гасит вибрацию и удары и используется в резервуарных и платформенных весах.

Конструкция

Эластомерные опоры - это резинометаллические соединения, из неопрена и нержавеющей стали, обеспечивающие большой пружинящий ход и, таким образом, высокую степень затухания даже при малых размерах. Если несущая конструкция отклоняется по горизонтали более, чем на 4 мм, необходимо ограничить боковой ход несущей конструкции (например, с помощью упоров). В комбинации с плитой основания и интегрированной защитой от перегрузки она предохраняет весоизмерительные ячейки от повреждений при статической перегрузке с вертикальной силой до 40 кН (для ячеек с номинальной нагрузкой до 2 т) или 60 кН (для ячеек с номинальной нагрузкой до 5 т). Весоизмерительная ячейка и плита основания не входит в комплект поставки эластомерной опоры.

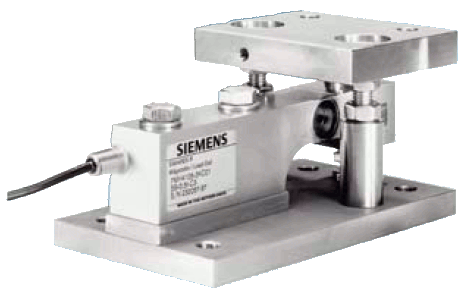

Весоизмерительные ячейки SIWAREX R серия SB с комбинированным монтажным блоком

Самоцентрирующийся комбинированный монтажный блок для весоизмерительных ячеек серии SB особенно хорошо подходит для установки в небольшие резервуарные, платформенные и рольганговые весы.

Конструкция

Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из одного или двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема. Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки. Ограничение качания предотвращает боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Блок рассчитан на компенсацию максимальной горизонтальной силы в Н, = 10 кН. Макс. боковое отклонение составляет 13 мм. Стопор подъема не дает несущей конструкции подниматься вверх на недопустимое расстояние. В весоизмерительных ячейкам с номинальной нагрузкой до 2 т стопор подъема способен выдерживать вертикальную силу не более Е, = 10 кН, а в ячейках до 5 т - не более Е, = 25 кН. Интегрированная защита от перегрузки предохраняет весоизмерительные ячейки от повреждений при статической перегрузке с вертикальной силой до 40 кН (для ячеек с номинальной нагрузкой до 2 т) или 60 кН (для ячеек с номинальной нагрузкой до 5 т). Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.

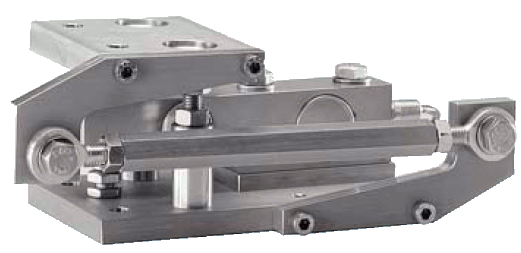

Весоизмерительные ячейки SIWAREX R серия SB соединение для комбинированного монтажного блока

Соединение можно использовать в качестве дополнения к комбинированному монтажному блоку в весоизмерительных ячейках серии ЭВ. Оно используется в том случае, если в ходе взвешивания возникают нежелательные горизонтальные силы, например, в резервуарных весах в процессе смешивания, или в конвейерных весах из-за ускорения взвешиваемого груза.

Конструкция

Соединение может быть также установлено в дополнение к комбинированному монтажному элементу, если в процессе эксплуатации весов возникают неожиданные поперечные усилия, а комбинированный монтажный блок установлен согласно требованиям. Соединение служит для отвода горизонтальных сил до 1,7 кН в фундамент и минимизации воздействия на весоизмерительную ячейку и монтажные компоненты. Весоизмерительная ячейка комбинированный монтажный блок не входят в комплект поставки соединения.
