Клапан для криогенных резервуаров CP 34610
Предохранительный клапан с организованным дренажем (Ду10 мм). Для криогенного оборудования.
Основное описание
Диапазон давлений
- От: 0.83 bar g. (12.04 psi g.)
- До: 30.76 bar g. (446.02 psi g.)
Диапазон температур
- -196 °C до +50 °C
Проходное сечение
- 70.88 мм2 (диаметр впускного отверстия - 9.50 мм)
Присоединения
- Впускное: от 3/8" до 3/4" BSP, BSPT
- Выпускное:
Уплотнение
- Политетрафторэтилен
| Деталь | Материал | Материал |
|---|---|---|
| CP 34610 | CP 35610 | |
| 1 Впускное седло | нерж. сталь 1.4401 (316) | нерж сталь 1.4401 (316) |
| 2 Опора уплотнения | нерж сталь 1.4401 (316) | нерж. сталь 1.4401 (316) |
| 3 Уплотнение | ПТФЭ | ПТФЭ |
| 4 Плунжер | нерж сталь 1.4401 (316) | Латунь CW602N |
| 5 Корпус | нерж сталь 1.4408 (316) | Латунь CW602N |
| 6 Пружина | нерж сталь 1.4310 (302) | нерж сталь 1.4310 (302) |
| 7 Стержень | нерж сталь 1.4057 (431) | нерж сталь 1.4057 (431) |
| 8 Механизм регулировки | нерж сталь 1.4401 (316) | нерж сталь 1.4401 (316) |
| 9 Крышка | нерж сталь 1.4401 (316) | нерж сталь 1.4401 (316) |
| 10 Проволока и пломба | нерж сталь и свинец | нерж сталь и свинец |
Примечания
- Разгрузочное давление равно установленному давлению +10% (до 1.0 bar g. - 0.1 bar g.
- Давление закрытия равно установленному давлению -10% (до 3.0 bar g. - 0.3 bar g.)
- Максимально допустимое увеличение обратного давления равно 10% установленного давления
- Стабильная работа при снижении давления до 50% пропускной способности клапана
- Менее 3.00 bar g.,только сертификат PED
Сертификаты
- TUV AD-Merkblatt A2 (Германия)
- BS EN ISO 4126-1
- ASME Раздел VIII Подразделение
- PED 97/23/EC

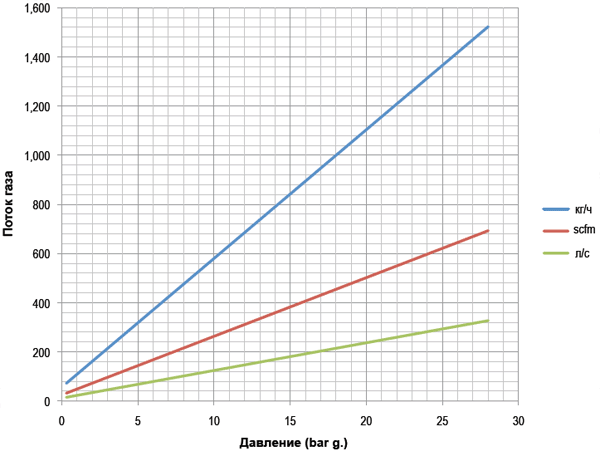

Пропускная способность
Варианты верхней крышки
