Клапан для криогенных резервуаров CP 93610
Предохранительный клапан с организованным дренажем (Ду10 мм). Для криогенного оборудования.
Основное описание
Диапазон давлений
- От: 0.83 bar g. (4.35 psi g.)
- До: 28.00 bar g. (406.00 psi g.)
Диапазон температур
- -196 °C до 250 °C
Проходное сечение
- 78.54 мм2 (диаметр впускного отверстия - 9.50 мм)
Присоединения
- Впускное: 1/2" до 3/4" BSP, BSPT, NPT
- Выпускное: 1" BSP, NPT
Уплотнение
- Витон®
| Деталь | Материал | Материал |
|---|---|---|
| CP 93610 | CP 94610 | |
| 1 Впускное седло | Латунь | нерж сталь |
| 2 Диск | нерж сталь 1.4401 (316) | нерж. сталь 440B |
| 3 Шарик | нерж сталь | нерж сталь |
| 4 Держатель тарелки | нерж сталь | нерж сталь |
| 5 Плунжер | нерж сталь | нерж сталь |
| 6 Корпус | Латунь | нерж сталь |
| 7 Пружина | нерж сталь | нерж сталь |
| 8 Механизм регулировки | Латунь | нерж сталь |
| 9 Стержень | нерж сталь | нерж сталь |
| 10 Крышка | Латунь | нерж сталь |
| 11 Проволока и пломба | нерж сталь и свинец | нерж сталь и свинец |
| 12 Рычаг | Латунь | Латунь |
| 13 Кольцевое уплотнение | Подходящее | Подходящее |
Примечания
- Максимально допустимое увеличение обратного давления равно 10% установленного давления
- Стабильная работа при снижении давления до 50% пропускной способности клапана
- Разгрузочное давление равно установленному давлению +10% (до 1.3 bar g . - 0.1 bar g.)
- Давление закрытия равно установленному давлению -10% (до 3.0 bar g. - 0.3 bar g.)
Сертификаты
- TUV Германия (AD-Merkblatt A2)
- BS EN ISO 4126-1
- PED 97/23/EC

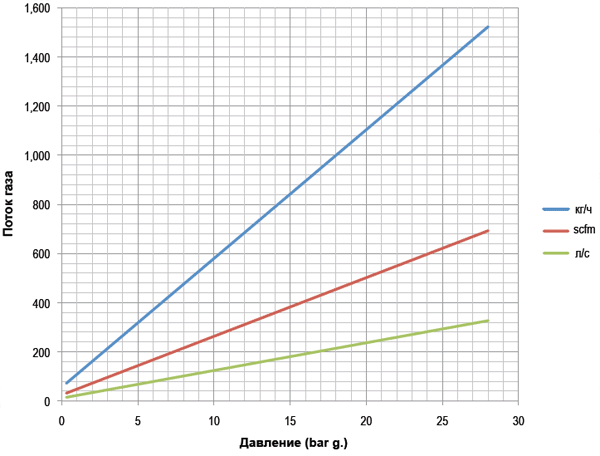

Пропускная способность
Варианты верхней крышки
