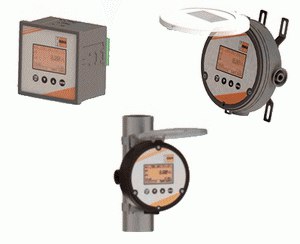

Счётчик/Дозатор/Контроллер ZOK
Электронные блоки ZOK-хх специально разработаны для расчета, отображения и передачи расчетов и расходов расходомеров с импульсными или частотными выходами. Прибор отображает скорость потока, счетчик дней (самовосстанавливающийся) и общий счетчик в выбранных оператором единицах. Понятное многоязычное меню проведет вас через программирование устройства, в значительной степени устраняет требование постоянного использования инструкции по эксплуатации. Все пользовательские параметры программы сохраняются даже при смене батареи.
Основное описание
Вариант электроники ZOK-ZxK соответствует классу защиты IP66 / 67 (NEMA 4X). Электронная система размещена в УФ-устойчивом, стеклонаполненном нейлоновом корпусе, закреплена с помощью винтов из нержавеющей стали и FPM уплотнений. Вариант ZOK-ZxP расположен в панельном корпусе 96x96 мм с классом защиты IP44. Данные приборы предназначены для использования в помещении или на открытом воздухе в соответствии с Директивой ЕС 2004/108 / EC (по электромагнитной совместимости).
Функции
| Функция | Z1P | Z1K | Z2P | Z2K | Z3P | Z3K | E1K | E3K |
|---|---|---|---|---|---|---|---|---|
| Счётчик | x | x | x | x | x | x | ||
| Дозирование | x | x | ||||||
| Контроллер | x | x | x | |||||
| Сертификаты | ||||||||
| ATEX | x | x | ||||||
| Напряжение питания | ||||||||
| Постоянный ток | x | x | x | x | x | x | x | x |
| Переменный ток | x | x | x | |||||
| Батарея | x | x | x | x | ||||
| 4-20 mA (петля) | x | x | ||||||
| Питание датчика (только с внешним источником питания) | ||||||||
| Питание датчика | 8 V/ 24 V |
8 V | 8 V/ 24 V |
8 V | 8 V/ 24 V |
8 V | 8 V | 8 V |
| Электрические выходы (только с внешним источником питания) | ||||||||
| Релейные выходы | x | x | x | |||||
| Транзисторные выходы | x | x | ||||||
| Аналоговые выходы | 3 L | 2 L/ 3 L |
2 L/ 3 L |
|||||
| Импульсные выходы | x | x | ||||||
| ЖК дисплей | ||||||||
| Выбор единиц | x | x | x | x | x | x | x | x |
| Десятичная точка | x | x | x | x | x | x | x | x |
| Накопленное значение | x | x | x | x | x | x | x | x |
| Общий сброс | x | x | x | x | x | x | x | x |
| Линеаризация | x | x | x | |||||
| Rate display | x | x | x | x | x | x | x | |
| Подсветка | x | x | x | x | x | x | x | |
Технические характеристики
Внешний источник питания: 5…32 VDC (без использования аналогового выхода)
8…32 VDC (с использованием аналогового выхода)
max. Потреьляемая мощность 40 mA (с полной подсветкой, без выходов)
Тип батареи:
3.6 V/2200 mAh литиевая, размер AA
Срок службы батареи:
примерно 12 месяцев
Срок службы батареи в режиме хранения данных:
> 5 лет
Дисплей: ЖК, гафический 128x64, с подсветкой
(только с внешним питанием)
Размер основного дисплея: 6 mm
Разрешение основного дисплея:
5 цифр, на основе измеренного диапазона, конечного значения
Единицы измерения: литр, миллилитр, галлон, баррель, m3,
Диапазон входного масштабирования: 0.001…99,999.999 с тремя плавающими знаками после запятой
Монтаж: крепление на стену, поверхность, трубу или на панель
Входы: 2 x импульсный вход
тип: NPN, PNP, NAMUR, геркон, Холла, активный (программно конфигурируемый)
частота 0.1…1000 Hz, max. амплитуда 30 VDC
Основная погрешность измерения расхода:
< 0.1%
Выходы : транзисторный PNP, max. 300 mA,
Защита от перегрузки
ВыходыZOK-Z2
Релейные выходы (–Z2): пассивные контакты, max. напряжение 230 VAC/DC
Переключающие выходы (только –Z2/-Z3):
транзисторный PNP, NPN программно конфмгурируемые, max. выходной ток: 300 mA, защита от перегрузки
Выходы ZOK-x3*
Импульсный выход (-x3): транзисторный PNP, max. 300 mA,
защита от перегрузки
Аналоговый выход (–x3): 4-20 mA, 2-проводное или 3-проводное подключение (источник тока), свободное масштабирование,
max. нагрузка: 750 ? @ 24 VDC, 250 ? @ 14 VDC,
150 ? @ 12 VDC,
разрешение: 16 бит
Управление: 4 кнопки
Корпус: пластик, PA6, усиленный
Класс защиты: IP 66/67 (не для панельного монтажа)
Кабельный ввод: 3x M20x1.5 или ½” NPT (не для панельного монтажа)
Эл. подключение: втычные клеммы
Температура: ZOK-Z -20...+80 °C
ZOK-E 0…+60 °C

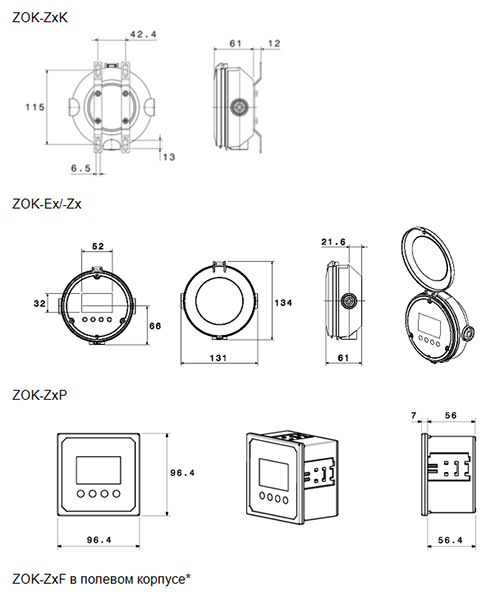

Габаритные размеры
Код заказа
Пример: ZOK-Z1 K M F 3 0 0
| Модель | Электроника | Тип корпуса | Электр. подключение/ Кабельный ввод | Вход | Источник питания | Опции | Спец. исполнение |
|---|---|---|---|---|---|---|---|
|
ZOK- |
Z1 = счётчик Z2 = дозатор Z3 = дозатор E1 = Z1 с ATEX E3 = Z3 с ATEX |
K = универсальный M = универсальный P1) = монтаж на панель F5) = полевой корпус |
M3) = 3xM20x1.5 23) = 3x ½” NPT K2) = терминал сзади |
F = Импульсный/частотный |
34) = 8…24 VDC 02) = 85…250 VAC |
0 = без R6) = 2 реле |
0 = без Y = Спец. |
1) не для ZOK-E1 и ZOK-E3
2) только для корпусов ZOK-ZxP и ZOK-ZxF
3) только для корпусов ZOK-xxK, ZOK-xxM и ZOK-xxF
4) Батарея, только для корпусов ZOK-xxK, ZOK-xxM
5) в разработке (не для ZOK-E1 и ZOK-E3)
6) стандарт для ZOK-xxP, опционально для ZOK-ZxK и ZOK-ZxM… При использовании реле питание от батареи невозможно
Комплект поставки
Стандартная поставка включает:
- Счётчик/дозатор/контроллер в универсальном пластиковом корпусе с комплектом для монтажа на стену или на трубу Модель: ZOK-Z в универсальном корпусе ‘K’ ИЛИ Счётчик/дозатор/контроллер в корпусе для панельного монтажа 96x96mm с 2 монтажными зажимами Модель: ZOK-Z в корпусе для панельного монтажа ‘P’ ИЛИ Расходомер DON с опцией электроники -Z в компактной версии Модель: ZOK-Z в универсальном корпусе ‘M’
- Руководство по эксплуатации
- Батарея 3.6 V литиевая, размер AA для функции хранения данных (не для ZOK-Z с ‘P’)
