Датчик уровня магнитостриктивный NMT

Уровнемер серии NMT фирмы Коболд является высокоточным прибором с поплавковым управлением для непрерывного измерения уровня.

Основное описание

Материал Нержавеющая сталь
Диапазон измерения 300 - 4 000 мм
Плотность 0.7 кг/дм3
tmax -20 ... +70 °C
Pmax PN 10
Соединение G 2, 2 NPT внешняя резьба
Аналоговый выход
Точность ±1 мм



Работа прибора основана на принципе измерения времени задержки эхо-импульса. В направляющей трубе (труба скольжения) натянута проволока из магнитострикционного материала (волновод). Периодически генерируемый электроникой датчика токовый импульс передается по волноводу в направлении поплавка, таким образом генерируя кольцевое магнитное поле вокруг волновода, который в свою очередь так же намагничивается по оси постоянными магнитами поплавка. В результате пересечения обоих магнитных полей в зоне нахождения магнита поплавка вырабатывается крутильная деформация, которая в виде механической волны распространяется вдоль волновода в оба конца с сверхзвуковой скоростью. Расстояние от магнита поплавка до условной нулевой точки определяется методом измерения времени между стартом и возвращением токового импульса. Встроенные модули электроники конвертируют сигнал в стандартный аналоговый сигнал.

Технические характеристики

Параметр Значение

Точность измерения:

±1 мм

Диапазон измерения:

300...4000 мм

Длина направляющей трубы:

диапазон измерения + 114 мм

Габаритная длина:

см. Габаритные размеры

Стандартная плотность:

1.0 г/см3

Удельная плотность:

0.7 г/см3

Макс. рабочая температура:

80° С

Макс. рабочее давление:

PN 10

Соединение/направляющая труба:

нержавеющая сталь 1.4571

Поплавок:

нержавеющая сталь 1.4701

Соединительная коробка:

алюминий

Технологическое соединение:

G 2 наружная или 2 NPT

Электрическое соединение:

клеммная колодка в соединительной коробке

Аналоговый выход:

4-20 мА, трехпроводной

Нагрузка:

500 Ом

Напряжение питания:

24 В постоянного тока ± 20 %

Потребляемая мощность:

< 4 Вт

Степень защиты:

IP 65 (Международная классификация степеней защиты)

Габаритные размеры

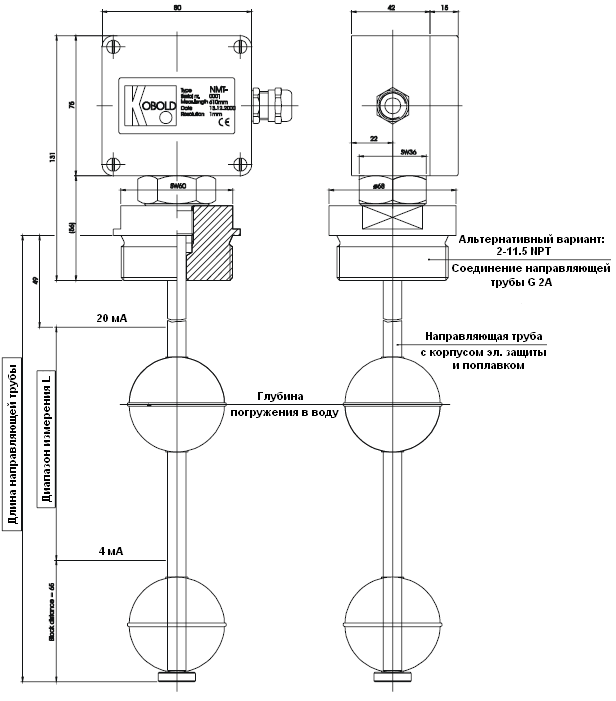

Габаритные размеры NMT

Электрическое соединение

NMT - электрическое соединение

Назначение выводов:
GND (заземление) – питание 0 В.
+Us – питание 24 В постоянного тока.
AGND – аналоговый выход GND.
AOUT – аналоговый выход 4-20 мА.

Код заказа

Описание Модель Соединение
Датчик
Измерительная трубка, нерж. сталь
Соединение G 2 AG
Плотность 1.0 кг/дм3
  NMT-1201     R50 = G2
N20 = 2 NPT
Датчик
Измерительная трубка, нерж. сталь
Соединение 4 – 20 мА
Плотность 0.8 кг/дм3
  NMT-1208

Комплект поставки

  • Магнитострикционный уровнемер, модель: NMT
  • Инструкция по эксплуатации.
